圖解乙醇液位計排污閥的選型及各自的特點
乙醇液位計在實際生產應用中,為了方便日常故障檢修和清洗時將主浮筒內的液體介質排空,一般都會在其底部配裝一個排污閥,對于高壓的容器,有時就直接使用密封法蘭。
一般說來,乙醇液位計可用于各種液體介質液位的測量,包括水、鹽酸、硫酸、硝酸、酸堿液、工業廢水、藥液等物料的測量。而許多液體物料都會在不同程度上具有一定的腐蝕性;并且,在實際生產中,其操作壓力與過程溫度也不盡相同。因此在進行排污閥的選型時,既要考慮到閥門的材質和類型,還要考慮到閥門的壓力等級和溫度等級,以適用于不同的生產工況,杜絕在應用中排污閥出現跑、冒、滴、漏等現象,確保生產穩定安全。

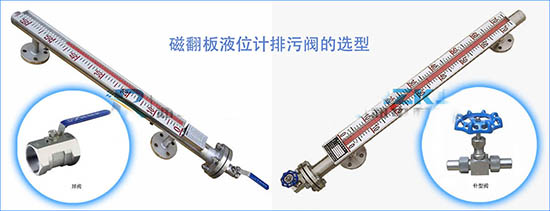

乙醇液位計排污閥
自動化乙醇液位計根據所測介質的不同,閥門選用304、316L和內襯F46等材料,提高閥門的抗腐蝕性;
為適應不同的壓力和溫度工況,根據各個閥門的特點,一般選擇球閥或針型閥:
對于壓力小于1.6MPa,溫度在100℃以內的工況,使用不銹鋼球閥;
壓力大于1.6MPa,溫度超過100℃的工況,則配裝不銹鋼針型閥,提高抗壓和耐密封性。
對于內襯聚四氟乙烯乙醇液位計則使用帶內襯不銹鋼球閥,提高其抗腐蝕能力。
球閥乙醇液位計排污閥的優點:
球閥的工作原理是靠旋轉閥桿來使閥門暢通或閉塞。球閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,在各行業得到廣泛的應用。
球閥和旋塞閥是同屬一個類型的閥門,只有它的關閉件是個球體,球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。
球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門,它具有以下優點:
①具有*低的流阻(實際為0);
②因在工作時不會卡住(在無潤滑劑時),故能可靠地應用于腐蝕性介質和低沸點液體中;
③在較大的壓力和溫度范圍內,能實現完全密封;
④可實現快速啟閉,某些結構的啟閉時間僅為0.05~0.1s,以保證能用于試驗臺的自動化系統中??焖賳㈤]閥門時,操作無沖擊;
⑤球形關閉件能在邊界位置上自動定位;
⑥工作介質在雙面上密封可靠;
⑦在全開和全閉時,球體和閥座的密封面與介質隔離,因此高速通過閥門的介質不會引起密封面的侵蝕;
⑧結構緊湊、重量輕,可以認為它是用于低溫介質系統的*合理的閥門結構;
⑨閥體對稱,尤其是焊接閥體結構,能很好地承受來自管道的應力;
⑩關閉件能承受關閉時的高壓差;
⑾全焊接閥體的球閥,可以直埋于地下,使閥門內件不受浸蝕,*高使用壽命可達30年,是石油、天然氣管線*理想的閥門。
針型閥作為乙醇液位計排污閥的優點:
針型閥:是儀表測量管路系統中重要組成部分,其功用是作開啟或切斷管道通路用。針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點,是電站、煉油、化工裝置中重要部件。是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。針型閥的密封性良好,使用壽命長,即使密封面損壞后,也只需要更換易損零件,即可繼續使用。安裝針型閥時應使介質的流向與閥體上的箭頭方向一致。手動截止閥、球閥可安裝在管路的任何位置上。
針型閥是一種可以精確調整的閥門用途較廣,比儀表針型閥是儀表測量管路系統中重要組成部分,主要有截止閥和球閥,其功用是作開啟或切斷管道通路用。任何閥門的作用都是為了切斷流體.根據閥芯的不同,可以分為截止閥,閘板閥,旋塞閥,球閥,碟形閥,針型閥等等.針型閥的閥芯就是一個很尖的圓錐體,好象針一樣插入閥座,由此得名.針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.針型閥形與壓力表配合使用是*合適的了.一般的針型閥形都做成螺紋連接。
