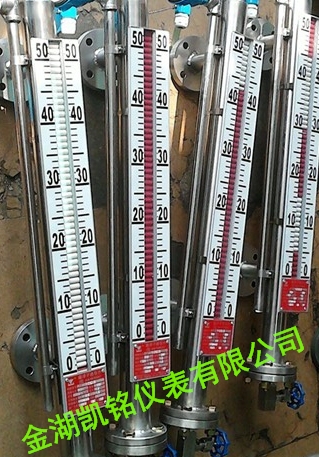

二氧化碳液位計測量液體時采用頂裝或旁通管側裝方式。磁翻柱主體外加裝翻柱液位指示器、液位開關及液位變送器。磁單元置于浮球內部或通過頂桿與浮球相連，當浮球連帶磁單 元隨液位變化時，使磁性色塊（磁翻板）翻轉；磁性液位開關在對應液位點動作；同時液位傳感器在浮球磁力的作用下，輸出標準的變化電阻信號，再經過變送器把電阻信號轉換 成4~20mA電流信號輸出。

隨著液位計、料位計數字化、可視化技術的發展，無源二線制4-20mA顯示模塊已越來越多的配備于各種液位計、料位計，并廣泛應用于工業現場。二氧化碳液位計目前*為常見的信號輸出方式就是采用了二線制4-20mA信號輸出，無源二線制4-20mA顯示模塊是指顯示模塊與外界僅有兩根導線連接至二線制的4-20mA電流信號中，這兩根導線既是顯示模塊信號采集的輸入，也是其供電電源的輸入。這種結構在磁翻析液位計安裝過程中因其布線簡單、*高的可靠性和性價比、無需考慮供電和隔離等優點而深受用戶的喜愛。
工業上普通使用的壓力傳感器輸出值都是4-20mA的、這是常規的傳感器輸出數值、但為什么會是4-20mA而不是其它的數值輸出呢？下面跟大家介紹一下其原理。
采用電流信號的原因是不容易受干擾、并且電流源內阻無窮大，導線電阻串聯在回路中不影響精度，在普通雙絞線上可以傳輸數百米。上限取20mA是因?yàn)榉辣囊螅?0mA的電流通斷引起的火花能量不足以引燃瓦斯。下限沒有取0mA的原因是為了能檢測斷線：正常工作時不會低于4mA，當傳輸線因故障斷路，環路電流降為0。常取2mA作為斷線報警值。電流型變送器將物理量轉換成4~20mA電流輸出，必然要有外電源為其供電。

*典型的是變送器需要兩根電源線，加上兩根電流輸出線，總共要接4根線，稱之為四線制變送器。
當然，電流輸出可以與電源公用一根線公用VCC或者GND，可節省一根線，稱之為三線制變送器。
其實大家可能注意到，4-20mA電流本身就可以為變送器供電。變送器在電路中相當于一個特殊的負載，特殊之處在于變送器的耗電電流在4~20mA之間根據傳感器輸出而變化。顯示儀表只需要串在電路中即可。這種變送器只需外接2根線，因而被稱為兩線制變送器。工業電流環標準下限為4mA，因此只要在量程范圍內，變送器至少有4mA供電。 因此、4-20mA的信號輸出一般不容易受干擾而且安全可靠、所以工業上普遍使用的都是二線制4-20mA的電源輸出信號。
目前無源二線制4-20mA顯示模塊通過磁翻析液位計信號輸出常見方案有兩種，對比說明如下：
方案一：
通過運算放大器將電流信號轉換成電壓信號，然后利用單片機的A/D單元或者專用A/D轉換IC將電壓信號轉換為數字信號，*后單片機讀取A/D中的數字信號并將其顯示在LCD上。
此方案在信號轉換環節采用運算放大器及大量外圍阻容器件，影響整機的可靠性，并且受器件內部溫漂、零點漂移的影響易造成示值誤差。在A/D轉換環節，普通單片機和普通A/D轉換IC均存在位數較低轉換精度較差的缺點，影響測量的精度。
方案二：
磁翻析液位計測量信號經4-20mA輸出之后，通過專用二線制4-20mA信號采集單片機對電流信號進行處理。電流信號通過信號采集I/O口外一精密電阻轉化為電壓信號，然后進入具有10種放大倍率選擇的PGA單元進行放大，*后進入18位全差動輸入ΣΔADC類型模數轉換單元將電壓信號轉換為數字信號并顯示在LCD上。
此方案在信號轉換環節無外圍運算放大模擬電路，所以可靠性高，不受溫漂、零點漂移的影響。在A/D轉換環節18位全差動輸入ΣΔADC類型模數轉換單元能保證數據轉換的精確性。同時此專用單片機的通用I/O口兼具普通單片機的I/O功能，較易實現通訊、顯示、控制等功能。
從上述兩個方案的對比可以看出，二氧化碳液位計信號輸出可以通過專用二線制4-20mA信號采集單片機對電流信號進行處理具有可靠性高、精度高、信號不受器件溫漂、零點漂移的影響等優點。此方案被越來越多的應用于二氧化碳液位計、浮球液位計等各種現場顯示測控儀表中。
