靶式流量計的正確安裝方法

發布時間:2023-07-27 10:03:59??點擊次數:1577次

靶式流量計既可以測氣體,也可以測液體,特別是在含雜質、具有粘稠度介質方面的測量更是占有明顯優勢,那么關于靶式流量計的安裝您了解多少呢?


靶式流量計的安裝及要求

1.靶式流量計的安裝

高溫型(80度至500度)、常溫型(-30度至70度)、低溫型(-200度至-40度)

a.常溫型、低溫型、高溫型靶式流量計視不同工況采用水平、垂直或倒置式安裝(以出廠效驗單為準);

b.介質工作溫度在300度以上時,用戶應對靶式流量計殼體采取隔熱措施防止熱輻射損壞表頭(表頭工作溫度為-30至70度),同理工作溫度-100度以下的介質,也要采取防凍措施;

c.為保證靶式流量計準確計量,要求設置前后直管段;(圖8)

d.為保證靶式流量計在檢查及更換時不影響系統工作,應盡量設置旁通閥(3)及切斷閥(1、2);(圖8)

e.因工藝需要可采用垂直安裝,被測介質流向可由下至上,也可由上至下,但訂購時應向供貨方說明;

f.靶式流量計口徑與相連的管道口徑尺寸盡量相同,以減少流動干擾,造成計量誤差;

g.法蘭式和夾裝式靶式流量計安裝時,應注意法蘭之間密封墊片內孔尺寸大于靶式流量計和工藝管道通徑6-8mm及否同軸,以避免因其產生干擾流而影響計量精確度;

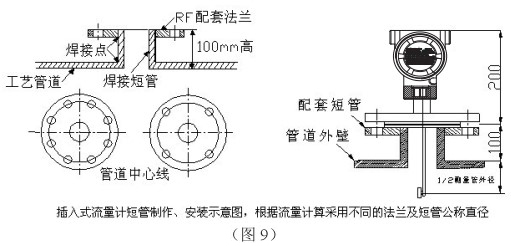

h.插入式靶式流量計安裝時,將短管及法蘭焊到管道上時必須確保流體正對著靶片受力面,焊接短管高度在100mm(從管道內壁至法蘭密封面的距離);(圖9)

i.對于新完工的工藝管道,應先進行初步吹掃后再安裝靶式流量計;

j.測量管外壁上箭頭所指方向?yàn)楸粶y(cè)介質流向;

k.靶式流量計殼體必須可靠接地,若無接地條件應向廠方說明;

l.靶式流量計連接法蘭規格執行GB/T系列標準,也可以根據用戶要求特殊加工(以出廠效驗單為準)。

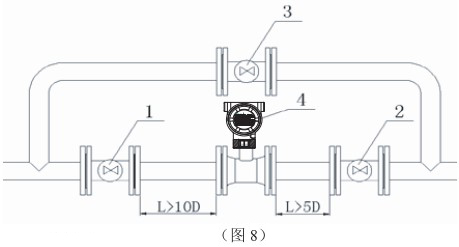

1、2、3分別為前后閥和旁通閥;4為靶式流量計,L≥10D和L≥5D分別為前后直管段長度,D為管道公稱直徑。



2.靶式流量計設置零點

注:(流量計安裝后必須先進置零操作)

由于電容式力傳感器及阻流件有自重,在靶式流量計安裝時不在水平方位狀況下,需要重新設置靶式流量計零點。

操作程序?yàn)椋海ㄒ部稍诠艿纼?nèi)無介質流動時直接置零,高溫型及低溫型靶式流量計必須使管道內溫度達到工作溫度后置零)


a.關閉靶式流量計下游的閥門;

b.緩慢打開靶式流量計上游閥門,使流量計充滿介質;

c.緩慢打開靶式流量計下游閥門,使流量計運行10分鐘左右;

d.關閉流量計上、下游閥門,并確定管道內流量為零;

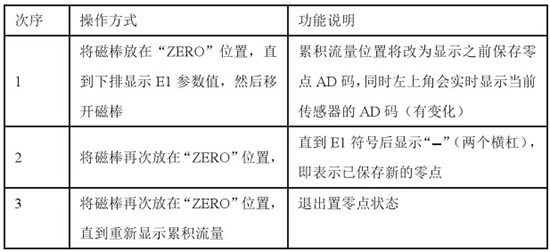

e.用白紙或手指按在“ZERO”位置不小于3S;見(圖10)



3.注意事項

不允許直接在靶式流量計測量管前后端安裝閥門、彎頭等*大改變流體流態的部件。

如果需要在靶式流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度。
