液氨液位計的分類有哪些
液氨是一個很好的溶劑,由于分子的*性和存在氫鍵,液氨在許多物理性質方面同水非常相似。液氨主要用于生產硝酸、尿素和其他化學肥料,還可用作醫藥和農藥的原料。在國防工業中,用于制造火箭、導彈的推進劑。可用作有機化工產品的氨化原料,還可用作冷凍劑。液氨對于儲存與運輸有著較為嚴格的要求,因此對于儲存裝置內的液位要做到有效的監測與控制,杜絕安全隱患,確保液氨儲存、使用的安全。針對化工行業液氨儲罐液位測量儀表的應用情況,對于三種經常會使用到的磁翻板液位計等常用液位計的原理、選型、安裝、調試過程中應注意的問題以及故障解決為一法進行比較分析,以提高儀表技術人員對液位儀表選型、安裝及維護的水平,選擇性能優良、測量準確、安裝維護為一體、滿足工藝需要的儀表設備。
目前,化工液氨儲罐液位的測量主要有雷達液位計、磁翻板液位計、雙法鑄差壓液位計及超聲波液位計等。由于液氨本身具有易燃、易爆、有毒的特性,因此,對液氨儲罐液位測量儀表的選型、安裝及調試顯得非常重要。下面對三種液位計的選型應用作以比較分析。
1、液氨儲罐常用液位計檢測原理
1.1纜式導波雷達液位檢測
以LevelflexFMP51為例,該液位計是基于TOF(行程時間)原理的“俯視式”測量系統。對參考點至液氨表面間的距離進行測量。高頻脈沖信號被發射至探頭,并沿探頭傳播。脈沖信號在液氨表面發生反射,反射信號被儀表接收,并被轉換成物位信息。此測量方法即為TDR法(時域反射法),其測量參考點至液氨表面間距離(D)與脈沖信號的運行時間((t)成比例關系:D=c*t/2,其中,。為光速。如圖1所示。空標高度(E)已知時,液位(L)的計算公式如下:L=E-D。
1.2磁翻板液位計檢測

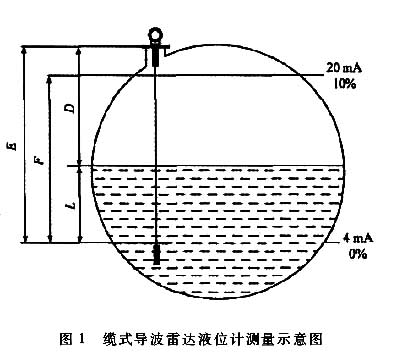

以UHZ側裝磁翻板液位計為例,其設計依據是磁性原理和浮子定律。液位計通過法鑄與液氨儲罐相連,當被測容器中的液位升降時,磁翻板液位計腔體中的雙色柱狀磁性浮子通過磁場影響隨之升降,此時液位計面板雙色柱狀浮子的交界處即為液氨儲罐內圖1纜式導波雷達液位計測量示意圖的實際液位。
1.3差壓變送器液位檢測
根據流體靜力學原理對液氨儲罐液位進行檢測。如圖2所示。以固定高度H。的液層為例,如果液面高度不變,則H。液層的壓力也不變,當液面升高時,隨著H。液層與液面之間的距離h增大,該液層的壓力也隨之增大。
當差壓計一端接液相,另一端接氣相時,根據流體靜力學原理,有:
P一hpg+P氣(1)
P一P氣(2)
式中:P+~變送器正壓室的壓力;
h~H0。液相取壓日與液面之間的垂直距離;

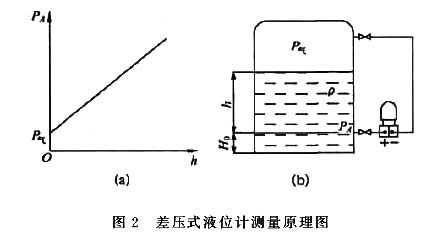

圖2差壓式液位計測量原理圖
差壓法檢測液位,是將差壓變送器的高壓室(+)接日與H。液層面相連通,低壓室接日(一)與罐頂氣體空間相連通。通過高低壓室膜盒產生形變的程度與“+”、“一”壓室之間的壓力差值(即△P-
P-一P)測得差壓。由式(1)和(2)可知;
△P一P一P=hpg+P氣-P氣=hpg(3)
由式(3)可知,差壓式液位計所感受到的壓差與液面高度h有關,從而消除掉氣體壓力P氣對檢測結果的影響,通常將這種消除干擾因素影響的作用稱為補償作用。
2、液位儀表安裝維護應注意的問題

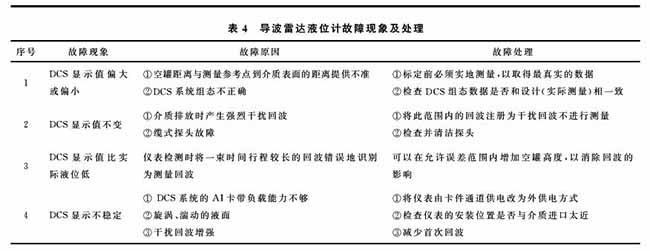

2.1纜式導波雷達液位計
合理安裝能確保儀表長期可靠而精確的測量。導波雷達液位計在安裝時要避開液氨進日,以免產生虛假反射;傳感器不要安裝在液氨儲罐的中心處(否則傳感器收到的虛假回波會增強),也不能距離液氨儲罐壁很近。容器壁與纜式探頭間的距離,光滑金屬壁:大于50mm(2”);纜式探頭末端與容器底間的安裝距離大于150mm(6in);允許安裝短管的直徑鎮150mm(6in),較大直徑的安裝短管會降低儀表的近距離測量能力;使用懸空安裝的纜式探頭時(探頭末端未固定在容器底部),在整個測量過程中,纜式探頭與容器內部裝置間的距離不得小于300mm(12”)。但是,只要介質的介電常數(DC')不小于1.8,探頭配重塊和容器底部的偶爾接觸不會對測量造成影響。氨水:介電常數(DC(er))>7o但纜式探頭的偏置量/零點受安裝位置的影響,可能會增大士12mm。在調試過程中,輸人修正(“物位修正”參數)可以對附加偏置量或零點進行修正。

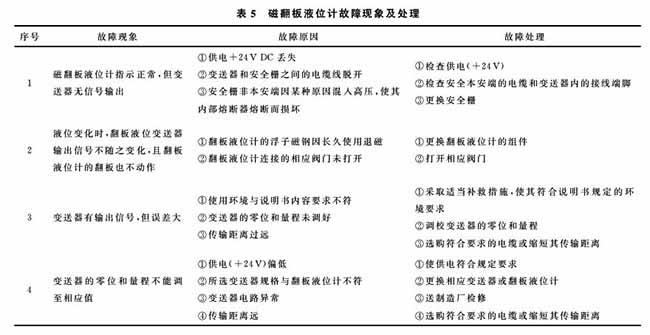

2.2磁翻板液位計
1)必須按要求安裝,便于觀測和檢修;周圍不能有導磁物質接近,否則將無法正常工作;伴熱溫度要根據介質情況而確定。
2)液氨儲罐液位測量氣液相開孔連接跨度大,因此液位計的安裝需要加裝中間連接法鑄,同時需做好固定支撐。
3)儀表調試時必須用磁鋼校正器在面板上先將雙色(一般為紅白兩色)磁柱設置成白色,然后打開氣相截止閥,后打開液相截止閥,觀察液位是否正常。當液位上升時磁柱由白色變?yōu)榧t色,液位下降時磁柱由紅色變?yōu)榘咨?/p>
4)不定期的清洗腔體,以免使磁浮子不能正常工作。

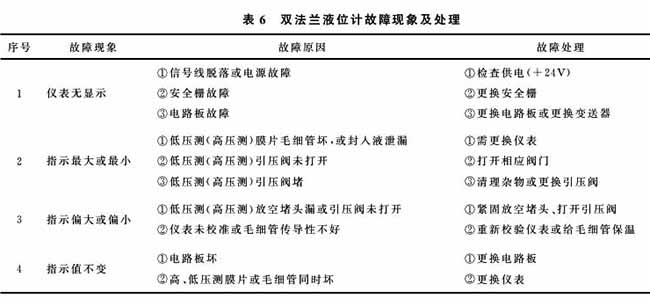

2.3差壓變送器
差壓變送器的安裝對其高度有一定的要求,通常不應高于被測容器液位取壓接日的下接日標高。安裝位置應易于維護,便于觀察,且靠近取壓部件的位置。若選用雙法鑄式差壓變送器測量液位,變送器安裝位置只受毛細管長度的限制。毛細管的彎曲半徑應大于50mm,且應對毛細管采取保護和絕熱措施。
如果液氨儲罐安裝的位置比較高,將差壓變送器“+”壓室接日與容器下法鑄中心處于同一標高安裝,有可能不便于安裝、維護和觀察,應把差壓變送器安裝位置向下移,移至便于安裝、觀測和維護的高度。由于安裝標高的改變,△P=(P+—P-)將影響到差壓式儀表的輸出值。此時,若液面至容器下法鑄(即液相取壓日)高度h=。時,△P0即存在正遷移,需調整正遷移機構;當h=0時, PGO即存在負遷移,需調整負遷移機構。使差壓式儀表的示值為零示值或零示值所對應的的標準輸出值((4mADC)。
差壓液位計應垂直安裝,保持“+”、“一”壓室標高一致。
液氨為低沸點介質,在環境溫度下*易汽化,為了輸出信號和示值的穩定性,好選用雙法鑄差壓變送器進行測量。
3、液位儀表使用效果的比較

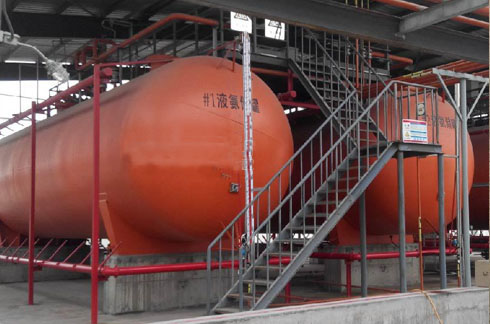

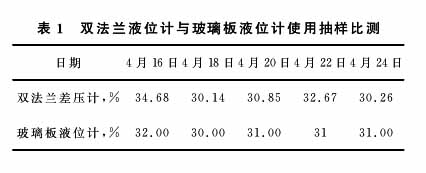

我公司200mj液氨球罐上裝有一臺SK-DTZ5V4-I,DPYY-YO雙法。r_差壓液位計(量程:-62.04^-20.79kPa)、一臺磁翻板液位計和一臺玻璃板式液位計。磁翻板液位計由于其腔體未能定期檢修使磁柱顏色不變,因而無法檢測;另一臺雙法鑄差壓液位計運行穩定,但測量值同玻璃板式液位計顯示有誤差。2014年4月儀表人員抽樣比測記錄數據,見表1所示。

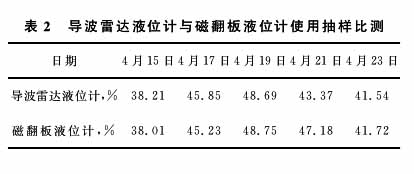

因老式玻璃板式液位計沒有詳細刻度,該數據為粗略目視值。另外,2012年新建20萬t/a合成氨系統2000mj液氨球罐上安裝有一臺LevelflexFMP51纜式導波雷達液位計(位號:LT1201A)和一臺磁翻板液位計,該信號均引人DC'.S顯示。在開始安裝調試過程中發現雷達液位計與磁翻板液位計顯示不一致,經檢查發現導波雷達液位計取樣管原始高度不正確,經重新調整并對其相關參數進行設定后測量顯示一致。長期穩定運行,給工藝控制提供了準確數據,滿足了工藝要求,有效地保障了設備和人身安全。2014年4月儀表人員抽樣比測記錄數據,見表2所示。
纜式導波雷達液位計在一年多的運行過程中,與磁翻板液位計測量比較完全一致,性能穩定,沒有出現任何故障,是理想的液氨儲罐液位測量儀表。儀表通過4一20mADC’電流信號隔離輸出,送至中央控制室DCS顯示。

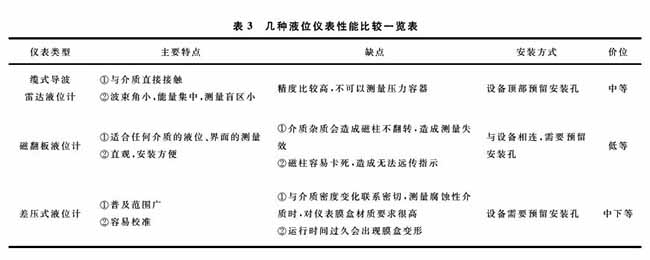

通過以上案例分析,幾種液位檢測儀表在液氨儲罐上的應用各有不同的使用效果,現將其性能指標歸納如下,供設計選型及儀表維護人員參考
