油罐雷達液位計安裝要求
發布時間:2021-07-10 01:36:15??點擊次數:1485次
油罐雷達液位計,是26G高頻、非接觸式雷達式物位測量儀表,具有高性能、高精度、使用壽命長等優點,可以適應高溫、高壓、蒸汽,粉塵等惡劣的生產環境, 測量*大距離可達70米。
那么,油罐雷達液位計如何正確安裝以確保儀表能正常工作呢?請看以下注意事項:
安裝指導
安裝在直徑的1/4處或1/6處。
注:距離罐壁*小距離應為罐高的1/10。
注:①基準面 ②容器中央或?qū)ΨQ軸
錐形罐頂部平面,可裝在罐頂正中間,可保證測量到錐形底部。
有料堆時天線要垂直對準料面。若料面不平,堆角大必須使用萬向法蘭來調整喇叭角度使喇叭盡量對準料面 。
(由于傾斜的固體表面會造成回波衰減,甚至丟失信號的問題)
典型的錯誤安裝:
錐形罐不能安裝在入料口的上方。
同時注意:室外安裝時應采取遮陽、防雨措施。
①正確 ②錯誤
儀表不能安裝在拱形或圓形罐頂中間。除了會產生間接回波還會受到多次回波的影響。多次回波可能比真正回波的信號閥值還大,因?yàn)橥ㄟ^頂部可集中多個回波。所以不能安裝在中心位置。
①正確 ②錯誤

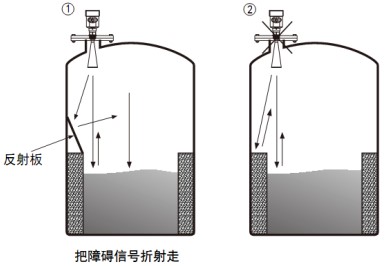

當罐中有障礙物影響測量時,要加裝反射板才能正常測量。
①正確 ②錯誤
接管高度要求: 必須保證天線伸入到罐里至少10mm的距離。
