二線制超聲波液位計安裝方法
發布時間：2021-06-16 01:47:46??點擊次數：1879次
一、工作原理
從探測器發出的超聲波經過物料表面的反射由接收器接收后，把從發射波到回波所用的時間差換算成探測器與物料直接的距離，即得到物料物位的高度。

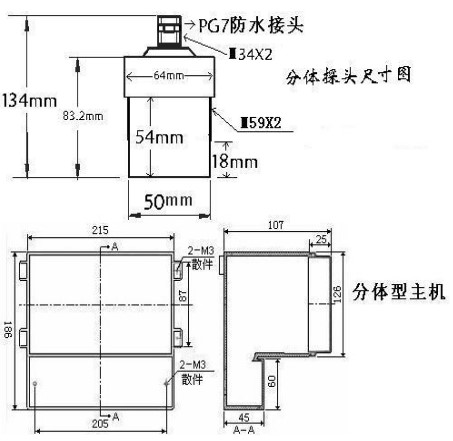

二、儀表尺寸圖如下：
注：儀表尺寸會根據型號的不同而有所改變，若有不同會預先告知。
三、儀表安裝方式
支架安裝：在被測液體上方水平固定L型支架，用螺絲將液位儀固定在支架上。
法蘭安裝：安裝時，先將法蘭固定在鐵板或盲板上，然后將儀表固定在法蘭上。

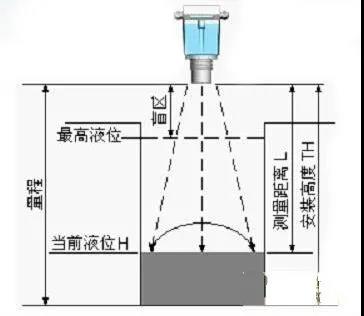

四、安裝用遵循的原則
1.探頭發射面到*低液位之間的距離應小于液位計的量程。
2.探頭發射面到*高液位之間的距離應大于液位計的盲區。
3.探頭發射面與被測液面保持平行，這樣聲波就會垂直發射到被測液面，以保證*大的能量返回，保證測量精度。
五、二線制超聲波液位計安裝注意事項
1.探頭的下方應盡量避開進、出料口等液位有劇烈波動的位置。
2.一般采用法蘭或螺紋安裝，不建議吊裝，吊裝易受風的影響，使液位計產生晃動，影響測量精度。
3.探頭安裝位置應與器壁保持一定距離。
4.超聲波波束所輻射范圍內不能有障礙物，安裝時應盡量避開池內或容器內設施沒扶梯、管路、攪拌器等。
5.不要再同一個容器里安裝多個二線制超聲波液位計。
6.安裝地點應盡可能遠離易產生強烈電磁干擾的設備。
7.對于頂部為拱形的容器，安裝時應偏離罐頂中心位置，以免形成多次反射回波。
8.頂部為平面的錐形容器，應盡可能安裝在頂部中心。
9.應盡量避免安裝在液面容易堆積泡沫、有漂浮物或劇烈波動的地方。必要時可加裝導波管。
10.盡量不要再有水蒸氣的場合安裝。
11.安裝位置應避免強烈震動。
12.露天安裝時應加裝防護罩。
|
