磁性浮子液位計接線圖

發布時間:2021-09-07 07:46:30??點擊次數:3608次

遠傳磁性浮子液位計是磁翻板液位計中常見的一種型式,比如液位計現場與中控室有一段距離,用戶這時候既想知道現場液位動態,又不想中控室和現場來回跑。此時就要用到磁性浮子液位計的帶4-20mA遠傳功能。當然這個時候現場不能有電子干擾,且需要具備SIL安全儀表性能。
公司生產的帶遠傳磁性浮子液位計具備SIL2級安全儀表資質,受到新老客戶的一致好評。

磁性浮子液位計4-20mA接線方法
磁性浮子液位計一般是兩線制,4~20MA信號和24V電源共用線路。其中遠傳變送器模塊的端子1和端子2負責接線,端子1和端子2分別對應24V的正負*。
如果是接PLC,其中PLC的4-20mA輸入端子和24V輸出是分開的,那么就需要把磁性浮子液位計遠傳變送器的兩個端子和PLC的4-20mA兩端子以及24V端子一起串聯起來,才能正常。
如果用安全柵的話,24伏接安全柵電源(24V供電的)輸入端正負對應液位計的正負端子,輸出端正負對應儀表的正負。

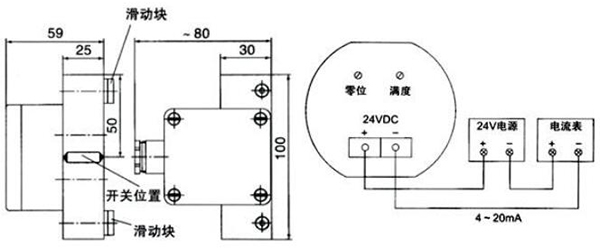

磁性浮子液位計帶遠傳的接線圖
可以配遠傳變送器把液位數據通過4-20mA電流信號輸出,然后用屏蔽線纜將遠傳變送器和控制室里的二次儀表也就是液位顯示儀表連接起來,電流信號便傳輸?shù)綌?shù)顯表上,然后數顯表就會顯示出來信號。zui后就是把相應的液位范圍設置成對應的電流信號在4-20mA范圍內。這樣,zui后根據設置的對比信號,就可判斷出現場液位。
如果磁性浮子液位計帶遠傳配套現場儀表控制柜,現場控制柜再與中控室的DCS接線,那么現場磁性浮子液位計的遠傳變送器只需要和控制柜的4-20mA端子鏈接,然后控制柜的4-20mA輸出端子與DCS接線。這些接線端子到時候都會用標簽文字作上標記。比如現場儀表控制柜里面的4-20mA輸入端子在哪里,當然電源24V已經配裝再柜子里,線也接好了,只需要給儀表控制柜供電220V,然后控制柜內的液位顯示儀表的4-20mA輸出端子和開關量輸出端子都有做好標記,接線一目了然。
