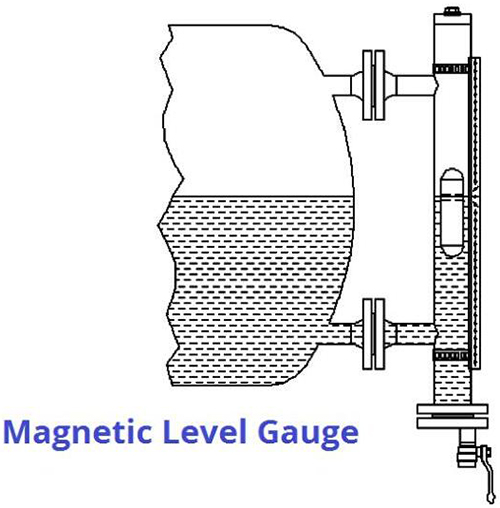

蒸汽夾套型磁翻板液位計的工作原理是與容器連通，因此，測量室中的液位將與容器中的液位相同。測量室裝有浮子，浮子的內部裝有磁鐵。
帶有磁鐵的浮子將浮在介質上，浮子中的磁鐵將使指示導軌的襟翼轉動。測量管中的浮子是標準的不加壓的，沒有磁性或機械引導。
這種結構使浮子不如標準加壓浮子危險。必要時，Hadro可以產生加壓浮子。

指示導軌中的每個擋板都裝有一個永磁體，該永磁體使液位計不受沖擊，振動和高溫的影響。濕度和/或侵蝕性環境對該液位計也沒有問題。
該蒸汽夾套型磁翻板液位計可提供塑料或不銹鋼閥瓣。擋板可以放置在塑料，鋁或不銹鋼外殼中。
由于襟翼的構造，一側為白色，另一側為紅色/橙色，因此可以在更遠的距離或更暗的地方看到水平儀。
使用可用的“指針”，可以在您需要的每個級別上在指示欄上設置視覺限制。
當蒸汽夾套型磁翻板液位計裝有磁性開關時，可能會收到信號。使用更多的開關，您可以進行泵控制（打開/關閉泵）和/或創建高/低警報。在液位開關旁邊或代替液位開關，可以安裝磁鏈變送器，該磁鏈具有4-20 mA的標準輸出信號。
蒸汽夾套型磁翻板液位計也適用于接口讀數。浮子將沉入密度較低的介質中，并將浮在密度較高的介質上。
蒸汽夾套型磁翻板液位計浮子
所有的蒸汽夾套型磁翻板液位計都裝有浮子。該浮子是不銹鋼的標準配置，但也可用鈦或哈氏合金制成。浮子必須具有足夠的浮力，并且磁鐵必須安裝在浮子內部的正確位置。因此，選擇適合工藝條件的浮子始終很重要。
通過以下提到的工藝條件，可以選擇一個浮子，該浮子將浮在介質上。
介質
密度
工作壓力
工作溫度
供應商可以提供浮標的*低密度為380 kg / m3，但這取決于前面提到的工藝條件。當液體腐蝕性很強時，我們還可以在浮子上涂上合適的襯里。
當我們在開放式浮子或加壓浮子之間進行選擇時，我們更喜歡加壓浮子。由于開放式浮子*終會下沉，因此冷凝水會在開放式浮子內部積聚。例如，我們的加壓浮球適用于375°C下的208 bar，密度為650 kg / m3。
蒸汽夾套型磁翻板液位計內的浮子可以裝有一個可旋轉的（360°）磁體或一個磁棒。我們所有的浮子都標配了抗扭力磁鐵，因?yàn)閹в写虐舻母∽訒ㄟ^液位計內的快速移動而使導向/指示導軌松動。
結果，蒸汽夾套型磁翻板液位計會暫時無法正常工作。渦流磁鐵不受浮子快速運動的影響，可以在液位計內自由移動。這也是為什么您可以在所需的所有側面都放置一個液位開關的原因。
開關
將電磁開關安裝在液位計上時，可能會收到信號。使用更多開關，您可以控制泵（打開/關閉泵）和/或獲得高/低警報。
Reedchain用于模擬輸出信號
通過使用reedchain，有可能成為4-20 mA信號?；善湗?biāo)準安裝在蒸汽夾套型磁翻板液位計的整個長度上。
