襯四氟磁翻板液位計
- 品*:JKM/凱銘儀表
- 型號:JKM-UHZ
- 測量范圍:0~12m
- 精度等級:±10mm
- 公稱通徑:DN20-DN100
- 適用介質:水 化工原料 油 液體
- 工作壓力:1.6~6.3MPa
- 工作溫度:≤400℃
- 供電方式:24VDC
- 訂貨號:HRYEQZLHL250
襯四氟磁翻板液位計產品概述
JKM-UHZ系列磁翻板液位計是現場安裝的直讀式液位儀表及變送單元,采用優質不銹鋼材料,按化學工業部頒布的磁性液位計標準HG/T21584制造;同時提供內襯PTFE的鍋爐液位計,液位計的接液部分材質全部采用PTFE,可廣泛應用于各類石化、化工企業,可測量任何種類、任意濃度的酸、堿及強氧化劑等工藝介質的液位。液位計變送部分,全部采用優質進口OKI干簧管,SMD(貼片)制造;經電路放大變換為標準兩線制的4-20mA電流信號。
磁翻板液位計是以磁浮子為測量元件,磁鋼驅動翻柱顯示,無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。
配置上下限開關輸出可實現遠距離報警、限位控制。配置變送器, 可實現液位的遠距離指示、檢測與控制。根據在容器上的安裝位置不同,提供側裝和頂裝兩種方式。根據作介質的不同,提供不銹鋼利ABS工程塑料兩種材質;其中ABS特別適用于酸、堿等腐蝕性介質。
襯四氟磁翻板液位計工作原理
液位計主體外的翻板箱受主體內浮子(具有定向磁性源,按不同介質和壓力針對研制)的作用促其翻板翻動并顯示紅白顏色,并隨浮子的移動指示不同的液面高度。在指示器左側配有醒目的刻度標尺,從而使液位的指示顯得更加清晰。
UHZ磁翻板液位計結構如下圖所示
襯四氟磁翻板液位計的結構特點
1、磁翻板液位計結構
液位計根據浮力原理,浮子在測量管內隨液位的升降而上下移動,浮子內的永久磁鋼通過磁耦合作用,驅動紅、白色翻柱翻轉180°液位上升時,翻柱由白色轉為紅色,下降時,翻柱由紅色轉為白色,從而實現液位的指示。
2、上下限開關輸出
利用磁性浮子隨液位移動,使安裝在液位計立管設定位置上的開關動作,實現開-關控制或報警。
3、液位計電遠傳
在磁翻板液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成,它通過磁浮子上下移動,經磁耦合作用使導管內測量元件依次動作,獲得電阻信號變化,轉換成0~10或4~20mA的標準電流信號輸出,以便與數字顯示儀表或計算機聯接,實現遠傳顯示及控制。

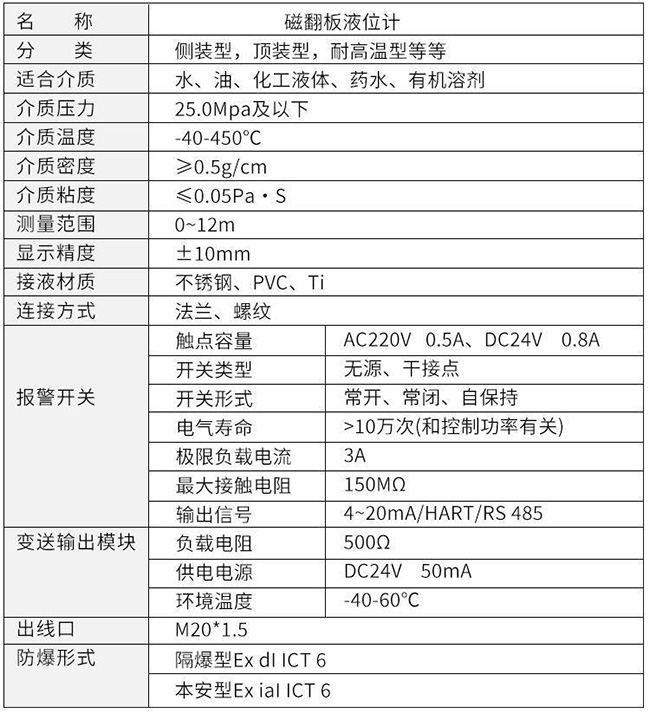

襯四氟磁翻板液位計技術參數
襯四氟磁翻板液位計的使用注意事項
1.對超過一定長度(普通型>3米、防腐型>2米)的液位計。
2.安裝位置,應避開或遠離物料介質進出口處,避免物料流體局部區域的急速變化,影響液位測量的準確性;
3.當配有遠傳配套儀表時需做到如下幾條:
4.應使遠傳配套儀表緊貼液位計主導管,并用不銹鋼抱箍固定(禁用鐵質);
5.遠傳配套儀表上感應面應面向和緊貼主導管;
6.調試時應先打開上部引管閥門,然后緩慢開啟下部閥門,讓介質平穩進入主導管(運行中應避免介質急速?zèng)_擊浮子,引起浮子劇列波動,影響顯示準確性),觀察磁性紅白球翻轉是否正常,然后關閉下引管閥門,打開排污閥,讓主導管內液位下降,據此方法操作三次,確屬正常,即可投入運行(腐蝕性等特殊液體除外);
7.應根據介質情況,不定期清洗鍋爐液位計的主導管清除雜質;

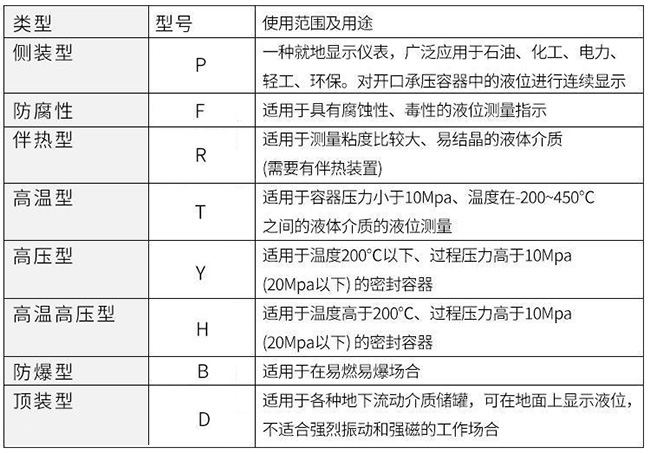

襯四氟磁翻板液位計型譜
