如果用安全柵的話，24伏接安全柵電源（24V供電的）輸入端正負對應液位計的正負端子，輸出端正負對應儀表的正負。

帶遠傳磁翻板液位計接線注意事項

鑒于帶遠傳磁翻板液位計接線出錯，輕則導致測量不準，重則造成儀表損壞，所以在對帶遠傳磁翻板液位計進行接線操作時，一定要注意以下幾點：

1、在配線時應避開大容量的變壓器、電動機或干擾源；

2、擰下接線盒的接線端蓋，將電纜穿過電纜接頭，連接到24VDC兩端；

3、根據需要連接接地端子；

4、擰緊接線盒的接線端蓋；

5、對于防爆型儀表，為確保防爆性能，必須按有關規定配線；

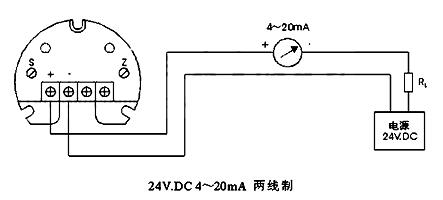

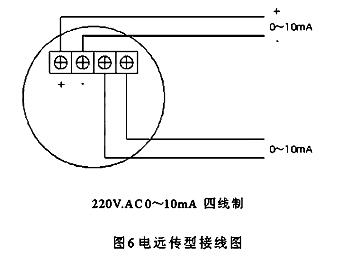

帶遠傳磁翻板液位計有很多種材質，使用于不同測量介質；而且數顯表還可以報警，遠傳接線有 兩線制  ，三線制  ，四線制

工控儀表的信號輸出*常見也是使用量*大的類型就是4-20mA了，除此之后遠傳信號的輸出類型還有485通訊，232，脈沖，MUDbus等，近來來由于無線傳輸技術的普及與升級，遠傳信號以GPS信號傳輸?shù)膽?yīng)用也逐漸多了起來。根據技術人員的經驗及用戶的體驗，傳統的4-20mA的信號傳輸在實踐工作中因其抗干擾能力強，傳輸穩定，仍然是遠傳信號的*選。本文針對于真空夾套磁翻板液位計的4-20信號的接線具體要求作出說明。

真空夾套磁翻板液位計在儀表本體的基礎部份安裝之后就可以測試運行了，而遠傳的磁翻板液位計在安裝之后需要對其進行接線。比如說一般要遠傳4-20mA信號給二次數顯儀表，這里就涉及到真空夾套磁翻板液位計的遠傳裝置與二次數顯儀表的接線。二次數顯儀表正常的供電電源是市電220V，而帶遠傳磁翻板液位計的遠傳裝置是需要24V電源的，二次儀表就具有有24V變送電源，也就是說只要給二次儀表供電，然后把液位計遠傳裝置與二次儀表接線正確后，就可以正常傳送液位信號了。而正確的接線要求是：正*對正*，負*對負*，這個不復雜，只要用戶在安裝時仔細觀察下接線端子部位的明確標注，上面都有具體的注明了。

當真空夾套帶遠傳磁翻板液位計配套報警開關，改為開關量遠傳輸出的話，那么這個時候也可能接二次儀表，也可能直接接氣動泵閥，控制啟動停止。接線要求仍然是一樣的。

當然除了正確的接線要求以外，還有分細致的要求，比如：

1、真空夾套帶遠傳磁翻板液位計在配線的時候應該避開大容量的變壓器，電動機以及干擾源，因?yàn)檫@些會影響到液位計在接線時候會產生一定的誤差。

2、對于一些防爆型的，為了確保防爆的性能，因此必須是要有規定原則來配線。

3、擰下接線盒的接線端蓋的時候，要將電纜穿過電纜的接頭來相對接，并是要連接到24VDC兩端，如圖所示。

4、要根據需要的連接接地的端子來接。

5、擰緊接線盒的時候要把接線的端蓋合上。

以上即為帶遠傳磁翻板液位計的的接線方面的一般性要求及注意事項，如果大家對于帶遠傳磁翻板液位計在安裝與使用過程還有更多不了解的地方，可以電話咨詢我們的技術部門，我們也愿意與各位朋友做更深入的交流。
