渦輪流量計采用渦輪進行測量。它先將流速轉換為渦輪的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量，其輸出信號為頻率，易于數字化。

感應線圈和磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時將脈沖頻率經過頻率－電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。渦輪流量計的輸出是頻率調制式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。

它的量程比可達10:1,精度在±0.2%以?xún)?nèi)。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。渦輪流量計廣泛應用于石油、有機液體、無機液、液化氣、天然氣和低溫流體等。渦輪流量計輸出信號為脈沖，易于數字化。渦輪流量計壓力損失小，葉片能防腐，可以測量粘稠和腐蝕性的介質。

渦輪流量計具有結構簡單、加工零部件少、重量輕、維修方便、流通能力大和可適應高參數等諸多特點，主要用于測量流體物質的流量，與相應的流量積算儀表配套可用于測量液體的流量和總量。渦輪流量計現已經被廣泛應用在石化、冶金、科研等領域的計量控制系統。選配備有衛生接頭的產品就可以應用于食品及制藥行業。西原儀表科技有限公司是一家專業從事氣體為渦輪流量計生產和制造的企業，多年以來，企業技術人員了為提高工業管道控制系統中渦輪流量計儀表的安裝、調試的成功率積累了一定的技術經驗，為工業管道控制系統更高程度的集成化、自動化提供了實踐經驗。撰寫本文專門針對于渦輪流量計的材質選擇及安裝直管段要求提出建議。

渦輪流量計的安裝方式一般為法蘭式，利用與其匹配的法蘭即可連接管道。在安裝前應確保管道的吹掃、試壓等工作已完成。通過渦輪流量計在工業管道控制系統的應用，在儀表的選型、安裝工藝的調整、試驗等方面進行總結。

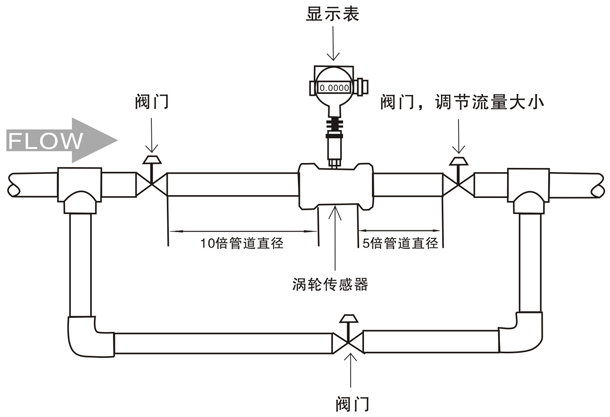

渦輪流量計對上下游配管布置不敏感，通常認為無上下游直管段長度要求。國際標草案iso/dis 11451認為流量測量不受旋轉流和流速場剖面畸變影響。然而bs 7405卻認為;上下游直管段長度可小至2d; 在進口端置一金屬(或塑料)網，可有效地改善流速分布畸變，得到分布均勻的氣流;要防止從小管徑突然擴大進入較大口徑儀表，要緩慢過渡。渦輪流量計的前置直管段，帶測量管的流量傳感器需要一定長度前置直管段，對此未作具體規定，而按制造廠建議的值。建議對于在管道中用插入熱絲流速計時，需要(8~10)d的上游直管段和(3~5)d的下游直管段。對帶測量管渦輪流量計所規定的上直管段長度;若在其進口端裝一塊或二快多孔板式流動調整器后，則其長度可大為縮短，只有一組溫度檢測點的插入式渦輪流量計與帶測量管智能型渦輪流量計的上游直管段長度要求相近;
