帶遠傳磁浮子液位計是常用的一種液位計，液位計現場與控制室離現場環境有一段距離，用戶這時候既想知道現場液位動態，又不方便來回去現場。此時就要用到磁浮子液位計的帶遠傳功能，加裝一臺液位變送器。

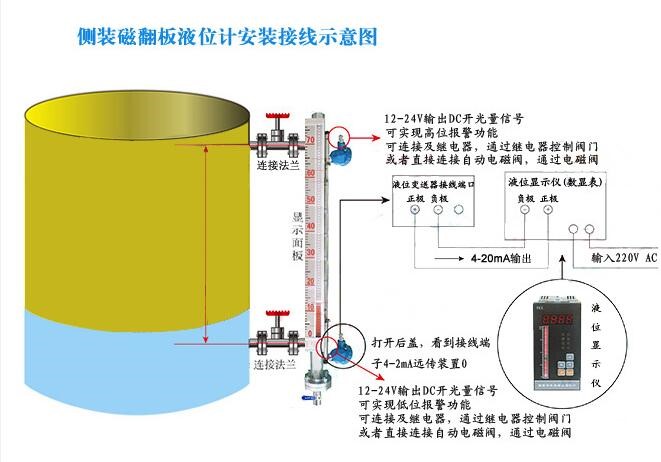

金湖凱銘儀表有限公司生產的帶遠傳磁浮子液位計可以配液位變送器把液位數據通過4-20mA電流信號輸出，然后用屏蔽線纜將磁浮子液位計帶遠傳裝置和控制室里的液位顯示儀表也就是數顯表二次儀表連接起來，電流信號便傳輸?shù)綌?shù)顯表上，然后數顯表就會顯示出來信號。*后就是把相應的液位范圍設置成對應的電流信號在4-20mA范圍內。這樣，*后根據設置的對比信號，就可判斷出現場液位。

帶遠傳磁浮子液位計有很多種材質，用于不同測量介質；而且數顯表還可以報警。我們公司的遠傳接線有 兩線制  ，四線制。



磁浮子液位計一般是兩線制，4~20MA信號?？梢越榻B一個接法，磁浮子液位計正*接儀表24V輸出端，磁浮子液位計負*接儀表4~20MA輸入端的正*，然后儀表的4~20MA輸入端的負*與儀表的24V輸出端的負*短接起來。



以上接法可以利用儀表的24V輸出做液位計電源。如果是四線制，那就好辦了，液位計的電源正負*接供電電源正負*。4~20MA正負*分別接儀表的4~20MA輸入端的正負*.



如果用安全柵的話，24伏接安全柵電源（24V供電的）輸入端正負對應液位計的正負端子，輸出端正負對應儀表的正負。
